Karakteristik

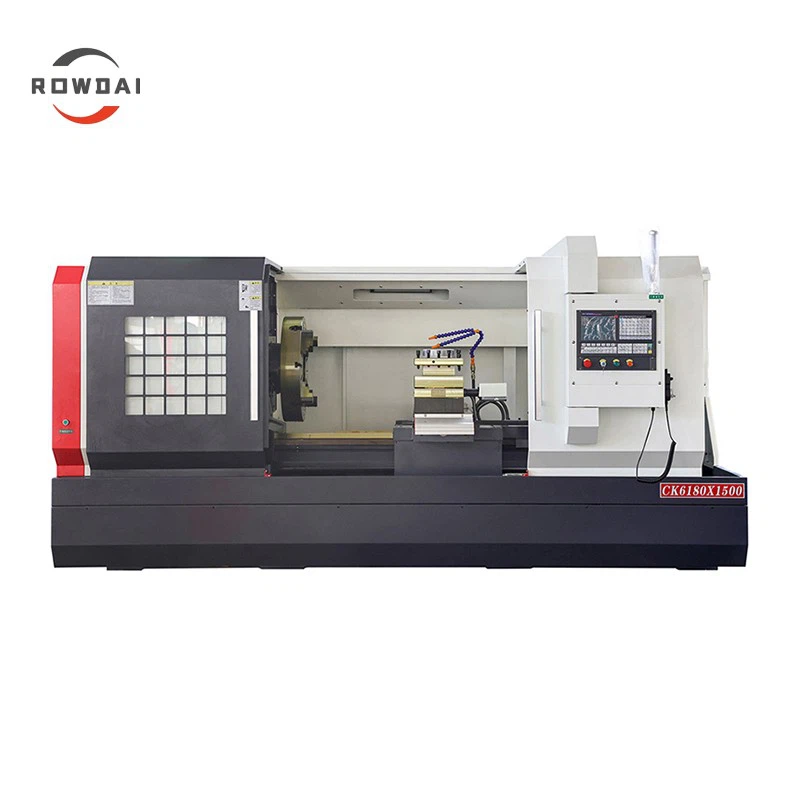

Tout moule nan machin tour kabann plat sa a yo pwodui ak pwosesis depoze sab -rezin. Machin nan gen yon sèl -moso, etaj-kanpe estrikti kabann entegral ki te sibi yon tretman segondè atifisyèl aje, asire estabilite ekselan, gwo fòs, ak presizyon toujou serye atravè tout paramèt.
Rail gid zouti machin sa a sibi ultra-odyo frekans endiksyon redi ki te swiv pa presizyon fanm k'ap pile, sa ki lakòz presizyon siperyè ak ekselan retansyon presizyon alontèm-.
Zouti machin sa a itilize yon konsepsyon glise kwa elaji, siyifikativman amelyore frigidité glise a epi asire operasyon koupe pi dous ak pi pwisan.
Machin nan gen yon estrikti file koton ak yon gwo dyamèt -twou Ø105mm, bay frigidité eksepsyonèl. Li ka ekipe opsyonèlman ak gwo -presizyon domestik oswa enpòte BEARINGS.
Koton zouti machin sa a sibi balanse dinamik, sa ki lakòz yon amelyorasyon ki make sifas fini pati usinage yo.
Axe ak eleman kritik yo chwazi pou zouti machin sa a tout te sibi tretman ranfòse. Li itilize BEARINGS P4-klas, axe-espesifik ki soti nan manifakti ki renome epi li anplwaye yon ponp lwil endepandan pou wilaj. Apre asanble a nan yon anviwònman tanperati -kontwole, inite file koton konplè a sibi koreksyon balans ki ede òdinatè- ak yon tès solid ki asire yon lavi sèvis long ak gwo fyab.
Vis boul yo pou aks X ak Z yo apwovizyone pa manifaktirè espesyalize; sa yo se P4-klas, vis boul prechaje. BEARINGS yo nan tou de bout chak boul vis se P4-klas, angilè-kontak (60 degre) portant ansanm ki fèt espesyalman pou aplikasyon vis boul. Anplis de sa, vis boul yo pou tou de aks yo sibi yon pwosesis pre-tansyon epi yo konekte ak motè servo manje yo atravè kouple fleksib, asire segondè frigidité transmisyon ak presizyon toujou serye.
Sistèm lubrification machin zouti a gen yon mekanis otomatik, santralize ekipman pou lwil oliv, asire ke chak pwen wilaj resevwa bon jan lubrification ak bon jan.

Aplikasyon

Machin tour plat kabann sa a se yon gwo-bon jan kalite, segondè-presizyon, ak gwo-pèfòmans teknoloji-pwodwi entansif, ak metikuleu ki fèt ak fabrike pa konpayi nou an itilize konsèp konsepsyon avanse ak teknik jeni. Li ofri anpil avantaj, ki gen ladan frigidité segondè, presizyon siperyè, pwodiksyon koupl segondè, yon seri machin lajè, fasilite nan operasyon ak antretyen, ak pri rezonab.

Machin tour plat kabann sa a lajman aplikab pou pati D' fèt an asye, fè jete, kwiv, aliminyòm, ak lòt materyèl. Lè yo itilize ansanm ak yon tourèl zouti elektrik, li pèmèt operasyon otomatik otomatik ak kontinyèl vire -ki gen ladan vire silendrik entèn ak ekstèn, anfile, ak vire koni-, osi byen ke perçage, raz, alésaj, ak lòt pwosesis machin.

Paramèt teknik

Spesifikasyon	Inite	CK6180	CK61100
Max. wotasyon dyamèt kabann lan	mm	800	1000
Max. wotasyon dyamèt cha a	mm	480	580
Maksimòm dyamèt koupe	nm	800	1000
Max. Longè pyès travay la	mm	1000 / 2000 / 3000 te kapab kliyan -fè
Maksimòm vwayaj aks X-	mm	420	510
Min.displacement inite nan aks X/Z la	mm	0.001	0.001
Spindle nan dyamèt twou	mm	105	105
Seri spindle		3 etap	4 etap
Spindle timit vitès	rpm	40-125 / 110-350 / 290-950	30-84 / 53-150 / 125-350 / 300-835
Spindle fen		C-11/A-11	D11
Pwensipal pouvwa motè	KW	11	15
Konvètisè frekans	KW	11	15
Vitès k ap deplase rapid aks X	m/min	4 / 6	4 / 6
Kalite detantè zouti		4 pozisyon elektrik tourèl zouti	4 pozisyon elektrik tourèl zouti
Gwosè ba zouti	mm	28x28	32x32
Detantè zouti repete pwezante presizyon	mm	<0.004	Mwens pase oswa egal a 0.004
Tailstock dyamèt manch	mm	120	145
Konjesyon serebral manch manch	mm	250	250
Tailstock sant twou cône		MT6	Metrik 100 #
